Leírás:
|

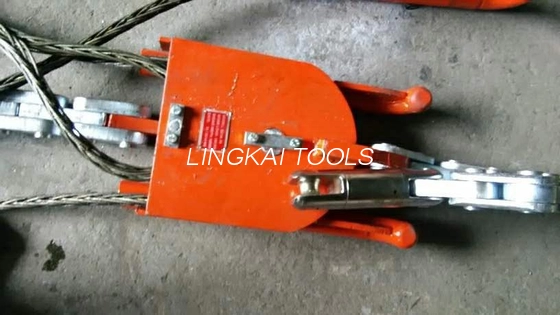

Erőátviteli vonal futófej tábla
|
Munkaterhelés:
|
Max 180KN
|
||||
|
Funkció:
|
Vonós karmesterek
|
Vezetők mennyisége:
|
3
|
A húrblokkok kötélszélessége:
|
100 110 mm
|
Modell:
|
SZ3A-10. SZ3A-13 SZ3A-18
|
Futótáblák három kötegelt vezetékhez az átviteli elosztóvezetékekben
Műszaki adatok
| Cikkszám | Modell | Névleges terhelés (kN) | Alkalmazható húrblokk-tárcsa szélesség (mm) | Súly (kg) | Acélkötél hossza (m) |
| 17228 | SZ3A-10 | 100 | 100 | 114 | 1×30+1×15 |
| 17229 | SZ3A-13 | 130 | 110 | 130 | 1×30+1×15 |
| 17230 | SZ3A-18 | 180 | 110 | 142 | 1×30+1×15 |
Funkció:Úgy tervezték, hogy elkerülje a torziós feszültség felhalmozódását a vonalfűzés során
Megjegyzések:Testreszabható más húrozási blokkok specifikációi szerint.
Termékleírás
A futófej táblák a kötegelt vezetők felfűzésére és a húrblokkok húzására szolgálnak. Terveztünk és gyártunk 2, 3, 4, 6,8 vezetékes futótáblákat. Kétféle futódeszka létezik az ügyfél igényei szerint. Az egyik rögzítő, a másik középső tárcsával és acélhuzal húzókötéllel ellátott kiegyensúlyozó típusú.
4 mellékelt vezetékes futótábla
| Cikkszám | Modell | Leírás | Névleges terhelés (KN) | Súly (kg) | Marks |
| 17231 | SZ4A-13 | 660X100-as húrblokkhoz használt | 130 | 96 | Kiegyensúlyozó szíjtárcsa szerkezet |
| 17232 | SZ4B-13 | 660X100-as húrblokkhoz használt | 130 | 65 | A karmesterek külön húroznak a különböző bikakerekektől |
| 17233 | SZ4B-18 | 822X110-es húrblokkhoz használt | 180 | 110 | |
| 17234 | SZ4B-25 | 822X110-es húrblokkhoz használt | 250 | 110 | |
| 17238 | SZ4C-25 | 822X110-es húrblokkhoz használt | 250 | 110 | |
| 17239 | SZ4B-32 | 1024X125 húrblokkhoz használt | 320 | 125 |
Alkalmazás: 4 kötegelt vezeték felfűzésére szolgál, a vezető drótkötél vezetékekkel való összekötésére. A függőleges nehéz láncszemek vízszintes helyzetben tartják a futódeszkát a megfelelő bejutáshoz a húrblokkokba. A kiegyensúlyozó szíjtárcsa típust általában 2 kötegelt vezetékhez használják, amelyeket a feszítő ugyanazon bika kerekeiből húznak.
2 kötegelt vezetékes futótábla
| Cikkszám | Modell | Leírás | Üzemi terhelés (KN) | Súly (kg) | Marks |
| 17220 | SZ2-8 | 508X75-ös húrblokkhoz használt | 80 | 17 | A karmesterek külön húroznak a különböző bikakerekektől |
| 17221 | SZ2-8A | 660X100-as húrblokkhoz használt | 80 | 19 | |
| 17222 | SZ2-8B | 822X110-es húrblokkhoz használt | 80 | 20 | |
| 17223 | SZ2A-8 | 660X100-as húrblokkhoz használt | 80 | 90 | Kiegyensúlyozó szíjtárcsa szerkezet |
| 17224 | SZ2B-13 | 822X110-es húrblokkhoz használt | 130 | 55 | A karmesterek külön húroznak a különböző bikakerekektől |
| 17225 | SZ2C-13 | 916X110-es húrblokkhoz használt | 130 | 50 | |
| 17226 | SZ2B-18 | 1024X125 húrblokkhoz használt | 180 | 65 |
Alkalmazás: 2 kötegelt vezeték felfűzésére szolgál, a vezető drótkötél vezetékekkel való összekötésére. A függőleges nehéz láncszemek vízszintes helyzetben tartják a futódeszkát a megfelelő bejutáshoz a húrblokkokba. A kiegyensúlyozó szíjtárcsa típust általában 2 kötegelt vezetékhez használják, amelyeket a feszítő ugyanazon bika kerekeiből húznak.
6 (8) Kapcsolt vezetékek futótáblák
| Cikkszám | Modell | Leírás | Névleges terhelés (KN) | Súly (kg) | Marks |
| 17241 | SZ6B-25 | 822X110-es húrblokkhoz használt | 250 | 140 |
A karmesterek külön húroznak a különböző bikakerekektől |
| 17242 | SZ6B-25A | 660X100-as húrblokkhoz használt | 250 | 137 | |
| 17243 | SZ6A-18 | 660X100-as húrblokkhoz használt | 180 | 160 | Egyenleg típusa |
| 17244 | SZ6A-25 | 822X110-es húrblokkhoz használt | 250 | 180 | |
| 17246 | SZ8B-28 | 822X110-es húrblokkhoz használt | 280 | 240 | Rögzítés típusa |
Alkalmazás: 6 és 8 kötegelt vezeték felfűzésére szolgál, a vezető drótkötél vezetékekkel való összekötésére. A függőleges nehéz láncszemek vízszintes helyzetben tartják a futódeszkát a megfelelő bejutáshoz a húrblokkokba. A kiegyensúlyozó szíjtárcsa típust általában 2 kötegelt vezetékhez használják, amelyeket a feszítő ugyanazon bika kerekeiből húznak.
