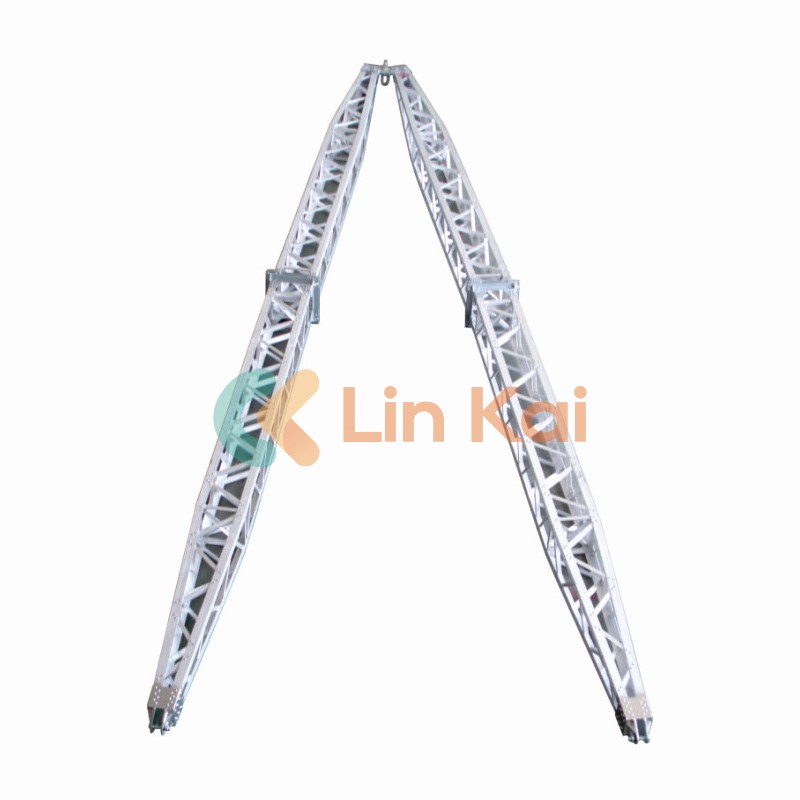

EgyA-alakú rácsos gin pólusegy ideiglenes, tervezett emelési keret, amelyet az oszlopok, tornyok és a kapcsolódó berendezések emelésére, elhelyezésére és telepítésére használnak az átviteli vonal, a távközlési és a közműszerkezet erekciója során. Az egycsöves vagy cső alakú ginoszlopokkal ellentétben az A-alakú rács kialakítása nyitott, háromszögelt keretet használ, amely ötvözi a nagy szilárdságot, az alacsony súlyt és a torziós merevséget. Ez a konfiguráció különösen alkalmassá teszi az egész toronyszakaszok, antenna-szerelvények, keresztmértékek és hasonló alkatrészek emelésére és a végső véget érő, irányított, irányított emelésre és kompakt helyszíni lábnyomra. A gyártók általában A-alakú rácsos ginoszlopokat kínálnak alumínium ötvözetben és nagy szakítószilárdságú acél variánsokban a hordozhatóság, az erő és a korrózióállóság kiegyensúlyozása érdekében.

A gyakorlatban az A-alakú rácsos gin pólus a szerkezeti alapnál vagy annak közelében van rögzítve, és csatlakoztatva a felállítási szakaszhoz; Ezután csörlőket, ragadós blokkokat és szabályozott kötélzetet használnak a szakasz felemelésére és forgatására. Mivel a gin pólus ellenőrzött karkarként és emelőpontként működik, csökkenti a nagy mobil daruk szükségességét a távoli vagy korlátozott helyeken, és ezért gyakori megoldás az átvitel, az elosztás és a távoli távközlési torony erekciójának. A technikát széles körben dokumentálják a terepi eljárásokban és a SOP -k a vonalépítéshez és a toronymunkához.

Hogyan működik (tervezés, kulcsfontosságú paraméterek és mit kell megadni a vásárláskor)

Hogyan alakítja ki az A-alakú rácsos gin pólus egy kis csörlőt biztonságos, kiszámítható emelővé? A gin pólusának magjában a szakítócsörlő erőt egy pillanatra konvertálja az alapcsatlakozás pivot pontjáról. Az A-alakú rácsos geometria vékony és könnyű anyagot tart, miközben háromszögelt tagokat használ a hajlítás és a torziós elleni küzdelemhez, a terheléseket több lábon és a merevítő csomópontokon keresztül, nem pedig egyetlen cső helyett. A felső/fej szerelvényt úgy tervezték, hogy elfogadja a különböző tartozékokat (rögzített fej, felfelé, kettős felhasználású fej) és a felszerelés blokkjait, lehetővé téve a gin pólushoz, hogy illeszkedjenek a toronyszakasz emelőprofiljához.

Az alábbiakban egy tömör műszaki paraméter-táblázat található, amelyet a beszerzési csapatok és a helyszíni mérnökök általában használnak az A-alakú rácsos gin pólusmodellek összehasonlításához. Ezek reprezentatív mezők és tipikus tartományok-a pontos értékek a gyártó és a modellek szerint változnak, ezért mindig kérjen modell-specifikus tanúsítványokat, tesztjelentéseket és betöltési táblázatokat.

Mit ragaszkodjon a gyári adatokhoz és a kézbesítési dokumentumokban? Mindig kérjen: tanúsított anyagteszt -jelentéseket (szakító, hozam), dimenziós rajzok, a gyártó terhelési diagramja (beleértve az emelési kapacitást is), a hegesztés/szegecs nyilvántartásait, adott esetben, a csörlők/scatch blokkok teszt -tanúsítványai, valamint az írásbeli ellenőrzési és karbantartási kézikönyv. Ezek a dokumentumok áthidalják a szakadékot az általános specifikáció és a gin pólus tényleges biztonságos munkaképessége között az Ön webhelyén.

Hogyan lehet egy gin pólushoz illeszkedni az Ön webhelyének követelményeihez-A műszaki munkafolyamatba ágyazott rövid ellenőrző lista: Határozzuk meg a felépített szakasz súlyát és a gravitációs központot, határozzuk meg a rendelkezésre álló horgonypontokat és az alapgeometriát, kiszámítsuk a szükséges pillanatot (csörlő húzó × kar), és válassza ki a gin pólusot a közzétett kapacitással, amelyet használni fog. Amikor a toronymagasság vagy a szél/jégterhelés tolja a borítékot, frissítse a magasabb kapacitású modelleket, vagy válassza a nagy teherbírásra tervezett acél erősített sorozatokat. A gyártó terhelési táblázatait és a releváns gin pólus -szabványokat kell használni a kiválasztás érvényesítéséhez.

Miért válasszon egy A-alakú rácsos ginoszlopot

Miért választják a tapasztalt vállalkozók az A-alakú rácsos gin pólust az alternatívák felett? Az okok az operatív, logisztikai és biztonsági kategóriákba tartoznak.

Először is, működési hatékonyság: A rács A-alakú kiváló erő-súly arányt eredményez. Az összehasonlítható emelési nyomaték egy tubuláris ginoszlopával összehasonlítva a rácsszakaszok könnyebbek a szállításra és könnyebben összeállíthatók, csökkentve az emberórákat a mozgósítás során. A háromszögelt tagok ellenállnak a torziós hajlásnak, amikor a pólus egy felfelé mutató szekvencián kívüli szögben működik, ami egy steadier, ellenőrizhetőbb emelőt jelent.

Másodszor, a hely alkalmazkodóképessége: Az A-alakú rácsos ginoszlopok gyakran moduláris szakaszokban kaphatók, amelyeket össze vannak rögzítve vagy csavarozva. Ez a modularitás lehetővé teszi a legénység számára, hogy az összeszerelt magasságot a helyszíni korlátozásokhoz igazítsák, csökkentve a túlméretezett daru vagy egy második daru szükségességét. Számos vidéki vagy hegyvidéki átviteli projektben ez a logisztikai egyszerűsítés jelentős költségek és ütemtervek megtakarítását eredményezi.

Harmadszor, a biztonság és a szabályozási igazítás: A ginoszlopok tervezését és használatát az ipari szabványokban és az elfogadott eljárásokban kezelik (például a TIA/ANSI gin pólus útmutatása és az IEEE dokumentumok, amelyek leírják a kommunikációs és átviteli munkákban használt ginoszlopok korlátait és tesztelési protokolljait). A terepi személyzetnek egy írásbeli SOP-t kell követniük, amely lefedi a kötélzet-konfigurációt, a horgonytervezést, a címkék vonalakat, a kizárási zónákat, az előző ellenőrzést és a vészhelyzeti csökkentési eljárásokat. Számos joghatóság beágyazza ezeket a szabványokat a helyi szabályozásba vagy a toronymunkára vonatkozó munkáltatói szabályokba. Az elismert szabványokhoz épített és a dokumentált SOP -k számára működő berendezések használata csökkenti a kockázatot, és egy eset esetén jogi és biztosítási egyértelműséget biztosít.

Biztonsági szempontból kritikus megfontolások (mit kell ellenőrizni minden emelésnél): nem haladja meg a névleges kapacitást az adott működési szögben; Gondoskodjon arról, hogy a csapok és a rögzítőelemek besorolódjanak és rögzítsék; Ellenőrizze, hogy a csörlőfékek és az elkapó blokkok tanúsított állapotban vannak -e; Figyelemmel kíséri a szélsebességet és felfüggeszti a felvonókat, amikor a széllökések fenyegetik a stabilitást; és tervezze meg egy ellenőrzött csökkentési útvonalat arra az esetre, ha az elsődleges csörlő kudarcot vall. Számos beszállítói kézikönyv és a Site SOP-k szintén szükség van terhelés-tesztelési és vizuális ellenőrzési rekordokra, mielőtt először használják a webhelyen. Ezek a gyakorlati ellenőrzések ugyanazokat az alapelveket követik, amelyek a publikált SOP -kban a gin pólus -műveletekre vonatkoznak.

Hogyan lehet csökkenteni az emberi és a berendezések kockázatát: hozzárendeljen egyetlen kompetens emelőfelügyelőt a felvonó feletti hatalommal, kommunikálja a lift-tervet és a jeleket minden személyzetnek, helyezze a kizárási zónákat, és tartsa tisztán a nem alapvető munkavállalókat. Az előző ellenőrző listáknak tartalmazniuk kell a gyártó összeszerelési nyomatékának/tűnyomásának ellenőrzését, rögzítési szögeket, bilincses besorolást és horgonystabilitást. Ahol rendelkezésre áll, használjon nyomatékon monitorált csörlőket vagy cellákat, hogy aktívan rögzítse az emelőerőt és elkerülje a véletlen túlterheléseket. Ezek a kezelőszervek egyértelműek, de különbséget tesznek a rutin felvonók és az esélyek és a költségtúllépések miatt.

4. csomópont - Két általános kérdés (kérdés és válasz), és bezárja a márkát és a kapcsolatot

K: Honnan tudom, melyik fejtípusra (Uping Vs rögzített) szükségem van a gin pólus sorrendjére?
V: Válassza ki a felfelé mutató fejet, ha a művelethez a teljes toronyszakasz elforgatása szükséges a vízszintesről függőlegesre (a felfelé irányuló fej lehetővé teszi a vezérelt elforgatást, és általában egy forgó- vagy csepppócs-rendszert integrál), válasszon egy rögzített fejet, ha csak függőlegesen emelheti fel, vagy a ginoszlopot statikus emelési pontként használja; Ha a helyszíni munka mindkét feladatot egyesíti, adja meg a kettős felhasználású fejet, így ugyanaz a gin pólus támogatja mind a függőleges felvonókat, mind a felfelé irányuló műveleteket a mező utólagos felszerelése nélkül-mindig ellenőrizze a gyártó terhelési táblázatát a kiválasztott fej konfigurációjához.

K: Milyen rutinellenőrzések és karbantartások tartják biztonságban a rácsos gin pólus biztonságát?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual and load-test schedule so hogy minden kézbesített egység megtartja tanúsított emelési képességét. Vigyázzon az ellenőrzési nyilvántartásokra az ügyfelek és a biztonsági hatóságok átvilágításának bizonyítása érdekében.

Összegezve: az A-alakú rácsos gin pólus bevált, hatékony eszköz az átviteli oszlopok, a távközlési tornyok és a hasonló szerkezetek felállításához, ahol a mobilitás, a vezérlés és a kedvező szilárdság-súly arány prioritások. Modularitása, fej-típusú opciói és dokumentált terhelési táblázatok egyértelművé teszik a modellt az Ön webhelyének igényeinek megfelelően; Tervezése és operatív gyakorlata összhangban áll az iparágban alkalmazott szabványokkal és SOP -kkal. Az opciók értékelő csapatainak mérlegelése a teljes életciklus-költségeket (beszerzés, szállítás, személyzet órái és karbantartása), nem pedig önmagában a vételárat-itt az A-formájú rácsrendszerek általában előnyt mutatnak. Az A-alakú rácsos oszlopok szakmai beszerzéséhez és technikai támogatásához vegye figyelembe a Lingkai által tervezett termékcsaládokat; Modelleik teljes műszaki dokumentációval, terhelési táblázatokkal és értékesítés utáni támogatással kaphatók.Vegye fel velünk a kapcsolatotA modelllapok, a gyári tanúsítványok és a helyspecifikus kiválasztási konzultációhoz-csapatunk részletes javaslatokkal és szállítási lehetőségekkel válaszol.
