Absztrakt
A föld alatti energia- és kommunikációs hálózatok gyorsan bővülnek, ahogy a városok biztonságosabb, megbízhatóbb és vizuálisan tisztább infrastruktúrára törekednek. Ennek az átalakulásnak a középpontjában állnakFöldalatti kábel szerelőeszközök, amelyek nemcsak az építkezés sebességét, hanem a biztonságot, a kábel élettartamát és a rendszer hosszú távú teljesítményét is meghatározzák. Ez a cikk a föld alatti kábelszerelési eszközök teljes ökoszisztémáját tárja fel, beleértve a kulcsszavakkal bővített változatokat, például a föld alatti kábelhúzó eszközöket, a kábelfektető berendezéseket, a csőrúdrendszereket, a csörlőket, a görgőket és a feszültségfigyelő eszközöket. Az iparági gyakorlatra és a mérnöki logikára támaszkodva elmagyarázzuk, hogyan működnek ezek az eszközök, hol alkalmazzák őket, és hogyan lehet őket felelősen kiválasztani a modern EEAT szabványoknak megfelelően. A vitát a gyártási szakértelem tájékoztatjaNingbo Lingkai Electric Power Equipment Co., Ltd.és a promóciós állítások helyett a gyakorlati értékre összpontosít.
Tartalomjegyzék
A földalatti kábelek szerelőeszközei a mechanikus és hidraulikus eszközök egy speciális csoportját jelentik, amelyek a talajszint alá telepített elektromos vagy kommunikációs kábelek vezetésére, húzására, védelmére és megfeszítésére szolgálnak. A felső húrozószerszámokkal ellentétben a földalatti rendszerek szűk környezetben, például csatornákban, vezetékekben, árkokban és alagutakban működnek.
Ezeket a szerszámokat úgy tervezték, hogy kezeljék a súrlódást, a hajlítási sugarat, a húzófeszültséget és a beállítási pontosságot. A nem megfelelő szerszámok a kábelköpeny károsodását, a szigetelés meghibásodását vagy idő előtti öregedést okozhatnak, így a szerszám kiválasztása kritikus mérnöki döntés, nem pedig logisztikai utógondolat.
A kábelek föld alatti telepítése olyan kihívásokat jelent, amelyek a felsővezetékekben hiányoznak. Ide tartoznak a láthatatlan útvonaltervek, a magasabb súrlódási együtthatók, a korlátozott hozzáférési pontok és a szigorúbb biztonsági követelmények. A földalatti kábel telepítő eszközöket kifejezetten ezeknek a problémáknak a kezelésére tervezték.
Az Underground Cable Installation Tools alkalmazási körének teljes megértése érdekében hasznos az iparágban általánosan használt terminológia bővítése. Ezek a változatok gyakran inkább funkciót írnak le, nem pedig teljesen különálló termékeket.
| Szerszám típusa | Fő funkció | Tipikus alkalmazás | Legfontosabb előny |
|---|---|---|---|
| Kábelcsörlő | Ellenőrzött húzóerő | Hosszú földalatti utak | Stabil feszültségkezelés |
| Rodder csatorna | Út előkészítése | Csővezeték rendszerek | A pilótasor pontos elhelyezése |
| Kábelhenger | Súrlódáscsökkentés | Árok és csatorna bemenet | Hüvelyvédelem |
Az EEAT szemszögéből a földalatti kábeltelepítő eszközöket ellenőrizhető szakértelemmel, átlátható gyártási folyamatokkal és bizonyított helyszíni teljesítménnyel kell támogatni. A gyártók, mint plNingbo Lingkai Electric Power Equipment Co., Ltd.összhangba hozza a terméktervezést a nemzetközi szerelési szabványokkal és a valós mérnöki követelményekkel.
A húzóerőt a kábel súlya, a csatorna hossza, a súrlódási tényező, valamint a hajlítások száma és sugara határozza meg. A gyakorlatban a telepítők használják feszültségfigyelés és útvonalszámítások, hogy a húzóterhelés a kábelgyártó által megengedett határokon belül maradjon.
A lengőcsörlőt gyakran előnyben részesítik, ha folyamatos húzásra van szüksége, jó irányítással és hosszú húzások kezelésére kötélhurokkal rendszer. A dobcsörlők gyakoriak, ha a húzókötelet magán a dobon szeretné tárolni. Döntésénél figyelembe kell venni a webhely elrendezését, a húzás hosszát, a vonalvezetési igényeket, és hogyan tervezi a feszültség szabályozását.
Rövid, tiszta, egyenes vezetékeknél a kézi horgászat működhet. De a csőrúd (conduit rodding system) sokkal megbízhatóbb hosszabb ideig futópályák, régebbi csatornák vagy több kanyarral rendelkező útvonalak. Csökkenti a próbálkozást, csökkenti a munkaidőt, és segít elkerülni a rögtönzött húzás okozta sérüléseket.
A húzófogantyúk (hálós zoknik) a terhelést a kábelköpeny hosszabb szakaszán osztják el a helyi feszültség csökkentése érdekében. Az elforgatható csatlakozók között helyezkednek el húzózsinór és a markolat a csavarodás csökkentésére, ami számít a kanyarokban történő húzáskor vagy amikor a kötél foroghat. Együtt használva védhetnek mind a kábel integritását, mind a telepítés minőségét.

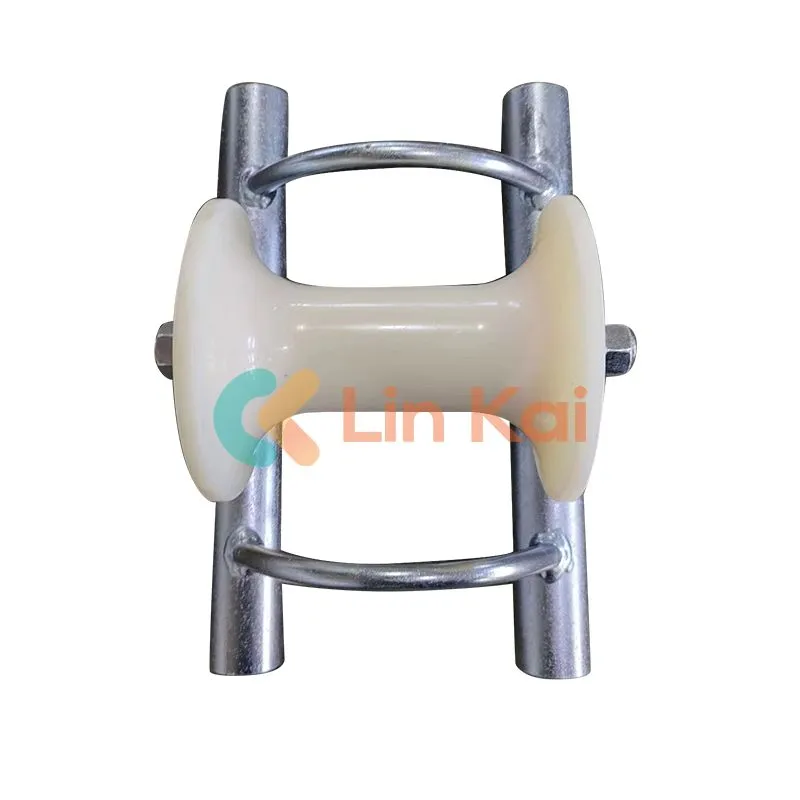

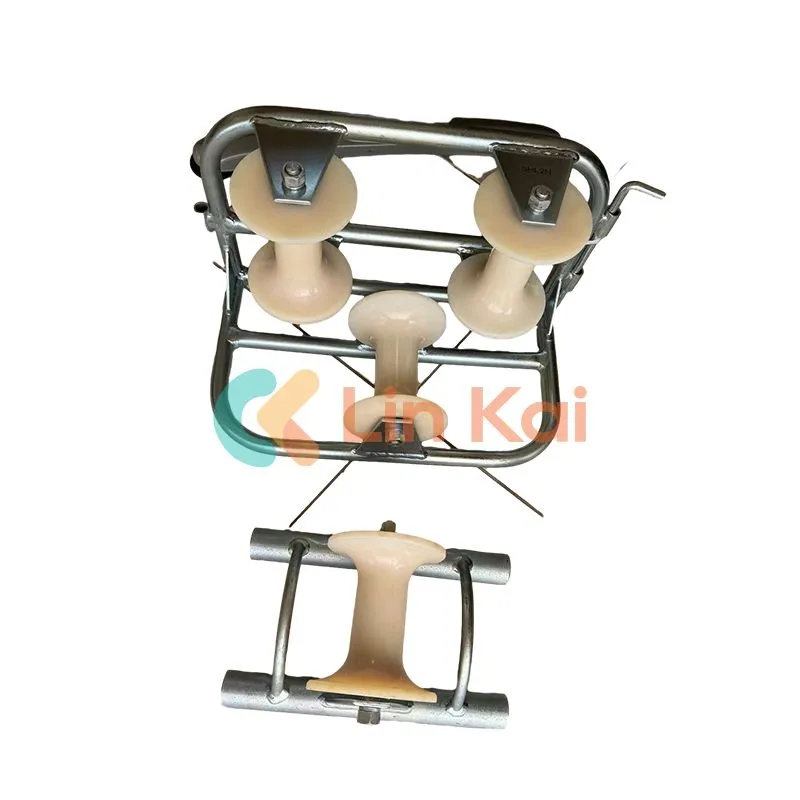

A belépési pontok nagy kockázatú területek, mivel a kábel szabad térből zárt csatornába kerül. A görgők simán vezetik a kábelt, csökkentik a burkolatot kopás ellen, és biztonságosabb hajlítási sugarat tartson fenn. Ez különösen fontos nehéz MV/HV kábelek esetén, vagy ha az útvonal közvetlenül a belépés után kanyarodik.
A kenőanyagot általában akkor használják, ha a súrlódás várhatóan nagy lesz: hosszú csőjáratok, többszörös ívek, durva csőbelsők vagy nagyobb kábelátmérők. A kábelköpeny anyagával és a helyi környezetvédelmi követelményekkel kompatibilis, kábelre jóváhagyott kenőanyagot használjon. Kerülje az „általános” kenőanyagokat, amelyek tönkreteheti a kabátokat, vagy maradványokat hagyhat maga után.
A húzás előtti értékelés általában magában foglalja az útvonal feltérképezését, a kanyarszámlálást, a vezetékek ellenőrzését és a feszültségbecslési módszert (gyakran a kábel súlyán, súrlódási feltételezések és hajlítási szorzók). Nagyobb kockázatú húzások esetén a csapatok kombinálhatják ezeket a becsléseket valós idejű feszültségmérésekkel a telepítés során a feltételezések érvényesítése és a túlterhelés elkerülése érdekében.
A hajlítási sugár védve van a megfelelő görgőválasztással, a sarokgörgők, ahol irányváltoztatás történik, és a szabályozott húzási módszerek, amelyek elkerülik a hirtelen bunkók. Érzékeny kábelek esetén a telepítők sugárvezetőket alkalmazhatnak, vagy olyan tárcsákat használhatnak, amelyeket úgy terveztek, hogy fenntartsák a nagyobb sugarakat, csökkentve ezzel a belső vezetékek és szigetelés sérülése.
A gyakori lépések közé tartozik a csatorna rúdzása, egy tüske meghúzása (a belső hézag megerősítésére) és a próbahúzó vezeték használata. Kihívásokkal teli környezetben a csapatok megtehetik használjon csatorna-ellenőrző eszközöket, például védőcső kamerákat. A légcsatorna állapotának korai ellenőrzése az egyik legegyszerűbb módja annak, hogy megelőzzük a húzás közbeni leállásokat és a kábelsérüléseket.
A kísérleti zsinór a kezdeti könnyű zsinór, amelyet egy csatornán keresztül helyeznek el, hogy utat hozzon létre az erősebb húzókötelek számára, és végül magának a kábelnek. Jól beállított A pilot vonal csökkenti a telepítés bizonytalanságát, lehetővé teszi a fokozatos erőkihúzást, és segít a végső kábelhúzás ellenőrizhető és kiszámítható tartásában.
Az elcsavarodás kockázatát csökkenti a forgó csatlakozók használata, a húzókötél egy vonalban tartása, a kifizetések helyes kezelése és a kötél elfordulásának megakadályozása. Ellenőrzött húzás a sebesség is számít. Ha figyelmen kívül hagyjuk a csavarodást, az belső stresszhez és potenciális hosszú távú teljesítményproblémákhoz vezethet.
A nagy távolságú munkákhoz a magrendszer általában megfelelő méretű csörlőt, kalibrált feszültségfigyelést, jó minőségű húzókötelet, megfelelő markolatokat és elforgatásokat tartalmaz, és súrlódáscsökkentő eszközök, például görgők és kenőanyag. Számos projekt profitál az útvonaltervezési gyakorlatból és a szakaszos húzásból is, hogy a rakományokat a biztonságos határokon belül tartsák.
Keresse az egyértelmű specifikációkat (névleges terhelés, anyagok, méretek), kezelési utasításokat, karbantartási útmutatót és minőségbiztosítási információkat. A gyártók, mint plNingbo Lingkai Electric Power Equipment Co., Ltd.jellemzően olyan műszaki dokumentációval támogatják az eszközöket, amelyek segítik a vállalkozókat a berendezések felelősségteljes kiválasztásában és használatában, amely jól illeszkedik az EEAT átláthatóságra és szakértelemre vonatkozó elvárásaihoz.
Az alapvető karbantartás magában foglalja a használat utáni tisztítást (különösen a kenőanyag-maradványok), a görgők zökkenőmentes forgásának ellenőrzését, a fogantyúk ellenőrzését a törött szálak ellenőrzésére, a csörlő ellenőrzését alkatrészeket és fékrendszereket, valamint a szerszámokat szárazon kell tárolni a korrózió megelőzése érdekében. A rutinellenőrzések a nagy terhelésű műveleteknél is csökkentik a meghibásodás kockázatát.
Gyakran igen, de csak ellenőrzés után. A köteleket ellenőrizni kell, hogy nincsenek-e rajta kopás, lapított részek, szennyeződések vagy törött szálak. A markolatokat meg kell vizsgálni, hogy nem sérültek-e és illesztési pontosság. Az újrahasználati irányelveknek követniük kell a gyártó útmutatásait és a munkahelyi biztonsági protokollokat, különösen nehezebb vagy nagyobb feszültségű kábelek húzásakor.
A földalatti kábelszerelési eszközök elengedhetetlenek a modern infrastrukturális projektekhez, és befolyásolják a hatékonyságot, a biztonságot és a hosszú távú megbízhatóságot. A megfelelő eszközök és partnerek kiválasztása jelentősen csökkenti a működési kockázatot.
Ha földkábelprojektekhez szükséges berendezéseket értékeli, vagy személyre szabott műszaki útmutatásra van szüksége,lépjen kapcsolatba velünkvalós beépítési körülményekre tervezett megoldások megbeszélésére.
